Espansione del tratto

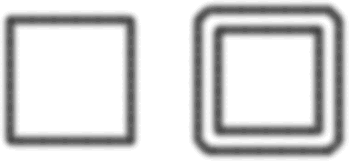

Il perimetro del tratto del tracciato selezionato può essere convertito in un tracciato chiuso. Il tracciato così risultante crea l'illusione del tracciato privo di riempimento e di un tratto uguale al riempimento dell'oggetto tracciato originale.
Per espandere il tratto dell'oggetto selezionato:
| 1 |
Scegliere Elabora > Modifica tracciato > Espandi tratto per aprire la finestra di dialogo Espandi tratto.
|
| 2 |
Impostare la larghezza del tracciato chiuso risultante. |
| 3 |
Specificare un tipo d'angolo: acuto, arrotondato, o con smusso. |
| 4 |
Se si sceglie acuto, occorre impostarne il limite, vale a dire il punto in corrispondenza del quale si trasformerà automaticamente in un angolo con smusso. Tale limite corrisponde al rapporto tra la lunghezza dell'angolo acuto e la larghezza del tratto. |
| 5 |
Scegliere un'opzione per le estremità linee: livellata, squadrata, o arrotondata, quindi cliccare su OK. |
|
Il tracciato originale sarà sostituito da un tracciato chiuso di forma uguale a quella dell'oggetto originale, con gli stessi attributi di tratto e riempimento. |
 |
|
|
